Cara Menghitung Rasio Tube Expansion pada Heat Exchanger dan Boiler: Panduan Lengkap untuk Engineer

Pada pekerjaan retubing heat exchanger, steam boiler, economizer, maupun condenser, salah satu tahapan paling kritis adalah Tube Expansion atau proses mengembangkan diameter tube sehingga terbentuk ikatan mekanis yang kuat dengan tubesheet.

Banyak kegagalan pada heat exchanger sebenarnya bukan disebabkan oleh kualitas material tube, melainkan karena rasio expansion yang salah. Expansion yang terlalu kecil menyebabkan kebocoran, sedangkan expansion yang terlalu besar justru merusak tube dan memperpendek umur peralatan.

Apa yang Dimaksud Rasio Tube Expansion?

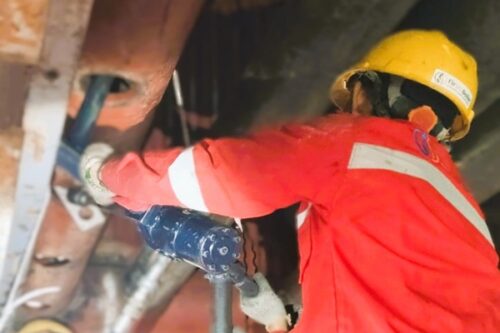

Tube Expansion adalah proses memperbesar diameter luar tube menggunakan Tube Expander sehingga tube menekan dinding hole pada tubesheet.

Proses ini menghasilkan:

• Mechanical Joint
• Seal terhadap tekanan
• Transfer panas yang optimal
• Ketahanan terhadap vibrasi
• Mencegah tube tercabut akibat thermal expansion

Namun proses ini tidak boleh dilakukan secara sembarangan.   Yang dihitung bukan hanya diameter tube setelah expand, tetapi juga persentase penipisan (Wall Thickness Reduction).  Nilai inilah yang dikenal sebagai Expansion Ratio.

Mengapa Rasio Expansion Sangat Penting?

Bayangkan sebuah baut.  Jika baut dikencangkan terlalu longgar, sambungan akan bocor.

Jika dikencangkan terlalu kuat, baut akan patah.  Tube Expansion bekerja dengan prinsip yang sama.

Expansion Ratio menentukan:

• Kekuatan Mechanical Joint
• Kemampuan menahan tekanan internal
• Kemampuan transfer panas
• Ketahanan terhadap fatigue
• Umur operasi heat exchanger

Parameter yang Harus Diukur Sebelum Menghitung Expansion

Sebelum satu pun tube di-expand, beberapa dimensi harus diukur terlebih dahulu.

Menurut prosedur mekanikal tube expansion, tahapan awal meliputi: pengukuran diameter hole tubesheet, dimensi tube baru (OD, ID, tebal dinding, panjang), pemeriksaan ketebalan tubesheet dan groove, serta inspeksi visual kondisi tubesheet untuk memastikan tidak ada goresan atau cacat akibat pelepasan tube lama.

Parameter yang harus diketahui meliputi:

1. Diameter Hole Tubesheet

Merupakan diameter lubang tempat tube dipasang.

Biasanya diukur menggunakan:

• Bore Gauge
• Internal Micrometer

2. Outside Diameter (OD) Tube

Diameter luar tube sebelum expansion.

3. Inside Diameter (ID)

Diameter dalam tube.

Nilai ini nantinya akan berubah setelah proses expansion.

4. Tebal Dinding Tube

Semakin tipis tube, semakin hati-hati menentukan expansion ratio.

5. Ketebalan Tubesheet

Ketebalan tubesheet menentukan:

• Panjang roller
• Zona expansion
• Setting Tube Expander

6. Kondisi Groove

Groove berfungsi sebagai mechanical lock. Groove yang rusak dapat menyebabkan tube mudah lepas walaupun expansion telah sesuai.

Rumus Perhitungan Tube Expansion

Salah satu pendekatan yang digunakan pada prosedur mekanikal tube expansion adalah menghitung perkiraan diameter dalam tube setelah expansion sebagai berikut:

Final Tube I.D = Tube I.D + (Hole Tubesheet − Tube O.D) + [2 × Tube Thickness × (% Reduksi)]

Rumus tersebut digunakan sebagai acuan awal untuk memperkirakan hasil expansion berdasarkan clearance antara hole dan tube serta target reduksi ketebalan dinding tube.

Range Rasio Expansion Berdasarkan Kombinasi Material

Setiap material memiliki sifat elastis dan plastis yang berbeda sehingga target reduksi ketebalan dinding juga berbeda. Berikut adalah rentang reduksi yang digunakan sebagai acuan pada prosedur tersebut:

Mengapa Setiap Material Memiliki Rasio yang Berbeda?

Perbedaan ini disebabkan oleh sifat mekanik masing-masing material.

Carbon Steel

• Lebih ulet
• Dapat menerima deformasi lebih besar
• Expansion ratio relatif tinggi

Stainless Steel

• Yield strength lebih tinggi
• Work hardening lebih cepat
• Expansion harus lebih kecil

Copper

• Sangat lunak
• Mudah mengalami deformasi
• Over expansion sangat berisiko

Titanium

• Kuat tetapi sensitif terhadap deformasi
• Memerlukan kontrol torque yang presisi

Aluminium

• Material lunak
• Expansion berlebihan dapat menyebabkan retak

Tahapan Tube Expansion yang Benar

Setelah seluruh dimensi dihitung, pekerjaan dilanjutkan dengan:

1. Menentukan posisi roller sesuai ketebalan tubesheet dan zona expansion.
2. Mengatur tube expander sesuai panjang area yang akan di-expand.
3. Memasang tube expander pada torque controller dengan nilai torque yang telah dihitung.
4. Melakukan mock-up hingga diperoleh hasil expansion yang mendekati target.
5. Melakukan expansion pada tube produksi.
6. Menyusun laporan hasil pekerjaan. Tahapan tersebut dijelaskan dalam prosedur mekanikal tube expansion yang juga menekankan pentingnya mock-up sebelum pekerjaan aktual.

Kesalahan yang Sering Terjadi

• Banyak pekerjaan retubing gagal karena kesalahan sederhana seperti:
• Tidak mengukur hole satu per satu
• Menggunakan setting torque yang sama untuk semua material
• Tidak melakukan mock-up
• Tidak menghitung wall thinning
• Roller zone terlalu panjang
• Expansion melewati groove

Kesalahan tersebut dapat menyebabkan:

• Tube bocor
• Tube pecah
• Pull-out saat hydrotest
• Penurunan efisiensi perpindahan panas
• Kegagalan operasi sebelum umur desain tercapai

Bagaimana Memastikan Expansion Sudah Tepat?

Di lapangan, engineer biasanya tidak hanya mengandalkan angka hasil perhitungan.

Beberapa metode verifikasi yang umum digunakan antara lain:

• Pengukuran diameter dalam tube setelah expansion.
• Pemeriksaan torque dan konsistensinya pada setiap tube.
• Mock-up pada beberapa sampel sebelum pekerjaan massal.
• Hydrotest atau pneumatic leak test setelah seluruh tube selesai dipasang.
• Pemeriksaan visual terhadap posisi roller zone dan kondisi groove.

Pendekatan ini membantu memastikan bahwa sambungan tube–tubesheet memenuhi persyaratan mekanis sekaligus bebas dari kebocoran.

Kesimpulan

Perhitungan rasio Tube Expansion bukan sekadar menentukan besarnya torque pada tube expander. Engineer harus memahami hubungan antara dimensi tube, diameter hole tubesheet, ketebalan dinding, sifat material, serta target reduksi ketebalan (wall thickness reduction). Dengan melakukan pengukuran yang akurat, perhitungan yang tepat, dan validasi melalui mock-up, risiko kebocoran maupun kerusakan tube dapat ditekan sehingga umur pakai heat exchanger atau boiler menjadi lebih panjang.
